Σωλήνες μεγάλης οπήςδιαδραματίζουν κρίσιμο ρόλο σε περιβάλλοντα μεταφοράς υγρών υψηλού όγκου, υψηλής ζήτησης όπου τα άκαμπτα συστήματα σωληνώσεων δεν είναι πρακτικά ή αναποτελεσματικά. Αυτό το άρθρο παρέχει μια ολοκληρωμένη τεχνική επισκόπηση των συστημάτων εύκαμπτων σωλήνων μεγάλης οπής, με επίκεντρο τον τρόπο με τον οποίο καθορίζονται, σχεδιάζονται και αναπτύσσονται σε βιομηχανικές εφαρμογές. Εξετάζει βασικές παραμέτρους απόδοσης, κοινές προκλήσεις μηχανικής και συνήθεις τεχνικές ερωτήσεις, ενώ σκιαγραφεί τις αναδυόμενες τάσεις που διαμορφώνουν το μελλοντικό σχεδιασμό εύκαμπτων σωλήνων. Το περιεχόμενο είναι δομημένο για να υποστηρίζει την ορατότητα της αναζήτησης, την επαγγελματική αναγνωσιμότητα και τις ανάγκες τεχνικής αναφοράς.

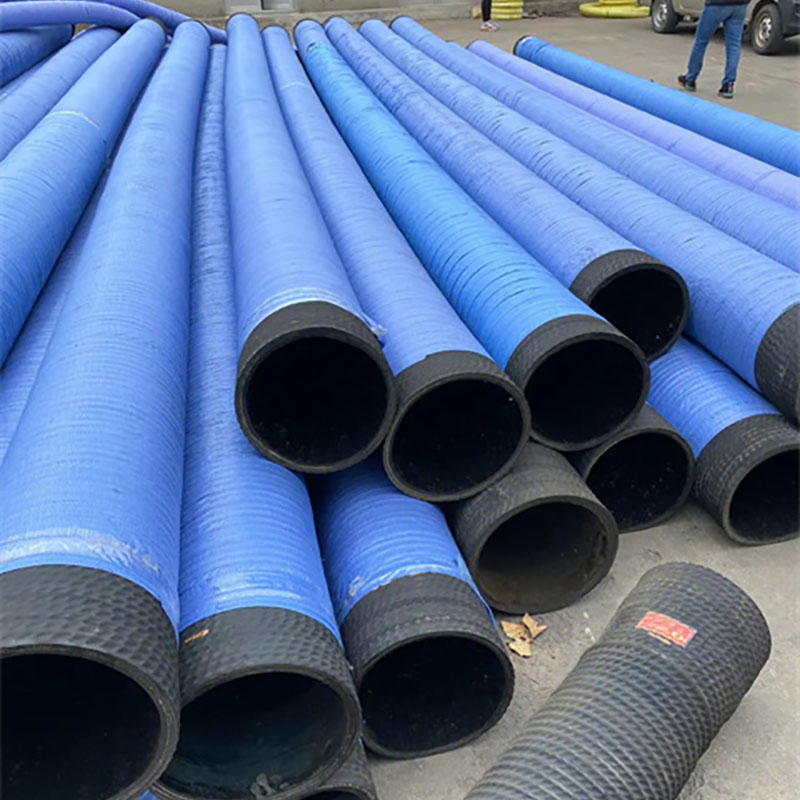

Ένας εύκαμπτος σωλήνας μεγάλης οπής ορίζεται γενικά ως ένας εύκαμπτος βιομηχανικός εύκαμπτος σωλήνας με εσωτερική διάμετρο σημαντικά μεγαλύτερη από τους τυπικούς υδραυλικούς ή πνευματικούς εύκαμπτους σωλήνες, που τυπικά κυμαίνεται από 3 ίντσες έως πάνω από 24 ίντσες. Αυτοί οι εύκαμπτοι σωλήνες έχουν σχεδιαστεί για να μεταφέρουν σημαντικούς όγκους υγρών, πολτού, σκόνης ή αερίων κάτω από ποικίλες συνθήκες πίεσης και θερμοκρασίας.
Σε βιομηχανικά περιβάλλοντα όπως η βυθοκόρηση, η εξόρυξη, η μεταφορά πετρελαίου και αερίου, η χημική επεξεργασία και η διαχείριση του δημοτικού νερού, οι σωλήνες μεγάλης οπής παρέχουν μια ισορροπία μεταξύ ευελιξίας και δομικής ακεραιότητας. Σε αντίθεση με τους άκαμπτους αγωγούς, αυτοί οι εύκαμπτοι σωλήνες επιτρέπουν την κίνηση, την απορρόφηση κραδασμών και την ταχεία ανάπτυξη, κάτι που είναι ιδιαίτερα σημαντικό σε προσωρινές ή κινητές λειτουργίες.
Η βασική λειτουργική αρχή ενός εύκαμπτου σωλήνα μεγάλης οπής είναι η διατήρηση της απόδοσης ροής ενώ παράλληλα αντιστέκεται στην κατάρρευση, την τριβή και την παραμόρφωση που προκαλείται από την πίεση. Αυτό επιτυγχάνεται μέσω κατασκευών πολλαπλών στρωμάτων που συνήθως περιλαμβάνουν μια εσωτερική επένδυση συμβατή με το μεταφερόμενο μέσο, ενισχυτικά στρώματα για αντοχή στην πίεση και ένα εξωτερικό κάλυμμα σχεδιασμένο για προστασία του περιβάλλοντος.
Από την άποψη της ολοκλήρωσης του συστήματος, οι εύκαμπτοι σωλήνες μεγάλης οπής χρησιμοποιούνται συχνά σε συνδυασμό με συνδέσμους με φλάντζα, αιωρούμενα στοιχεία ή αρθρωτούς συνδέσμους. Ο ρόλος τους εκτείνεται πέρα από την απλή μεταφορά υγρών στην αξιοπιστία του συστήματος, τη λειτουργική ασφάλεια και τη βελτιστοποίηση του κόστους κύκλου ζωής.
Ο καθορισμός ενός εύκαμπτου σωλήνα μεγάλης οπής απαιτεί λεπτομερή κατανόηση των συνθηκών λειτουργίας και των προσδοκιών απόδοσης. Οι ακόλουθες παράμετροι αξιολογούνται συνήθως κατά την επιλογή και το σχεδιασμό.
| Παράμετρος | Τυπικό εύρος προδιαγραφών | Τεχνική Σημασία |
|---|---|---|
| Εσωτερική διάμετρος (ID) | 3” – 24”+ | Καθορίζει την ικανότητα και την ταχύτητα ροής |
| Πίεση Εργασίας | 2 – 40 bar (διαφέρει ανάλογα με την κατασκευή) | Καθορίζει όρια ασφαλούς συνεχούς λειτουργίας |
| Πίεση ριπής | 3–4 × πίεση εργασίας | Υποδεικνύει περιθώριο ασφαλείας σε ακραίες συνθήκες |
| Εύρος Θερμοκρασίας | -40°C έως +120°C (εξαρτάται από το υλικό) | Επηρεάζει την επιλογή του υλικού επένδυσης και ενίσχυσης |
| Τύπος οπλισμού | Υφασμάτινο κορδόνι, ατσάλινο σύρμα, έλικα | Παρέχει αντίσταση στην πίεση και στο κενό |
| Υλικό κάλυψης | Μίγμα καουτσούκ, UHMWPE, PVC | Προστατεύει από την τριβή, την υπεριώδη ακτινοβολία και τις χημικές ουσίες |
Πέρα από τα δεδομένα διαστάσεων και πίεσης, η συμμόρφωση με τα πρότυπα είναι ένα άλλο βασικό στοιχείο. Πολλοί εύκαμπτοι σωλήνες μεγάλης οπής κατασκευάζονται σύμφωνα με διεθνείς προδιαγραφές όπως οι οδηγίες ISO, EN ή API, ανάλογα με τη βιομηχανία-στόχο. Αυτά τα πρότυπα διέπουν πτυχές όπως τα πρωτόκολλα δοκιμών, οι παράγοντες ασφάλειας και η ιχνηλασιμότητα του υλικού.
Οι συνθήκες εγκατάστασης επηρεάζουν επίσης την επιλογή παραμέτρων. Η ακτίνα κάμψης, η αξονική κίνηση και τα εξωτερικά φορτία πρέπει να αξιολογούνται για να αποφευχθεί η πρόωρη κόπωση ή τσάκισμα. Σε πλωτές ή βυθισμένες εφαρμογές, τα χαρακτηριστικά άνωσης και η αντίσταση στην απορρόφηση νερού γίνονται εξίσου σημαντικά.
Οι ακόλουθες συχνές ερωτήσεις αφορούν επαναλαμβανόμενα τεχνικά προβλήματα που προέκυψαν κατά την προδιαγραφή, την εγκατάσταση και τη λειτουργία.
Ε: Πώς διατηρείται η απόδοση ροής σε έναν εύκαμπτο σωλήνα μεγάλης οπής σε μεγάλες αποστάσεις;
Α: Η απόδοση ροής διατηρείται κυρίως μέσω βελτιστοποιημένων υλικών εσωτερικής επένδυσης με χαμηλούς συντελεστές τριβής και σταθερές εσωτερικές διαμέτρους. Η σωστή απόσταση στήριξης και ευθυγράμμιση μειώνει επίσης τους στροβιλισμούς και την απώλεια πίεσης, ιδιαίτερα σε οριζόντιες εγκαταστάσεις.
Ε: Πώς επηρεάζει ο σχεδιασμός του οπλισμού την απόδοση της πίεσης και του κενού;
Α: Τα ενισχυτικά στρώματα, όπως η έλικα από χαλύβδινο σύρμα ή τα υφασμάτινα κορδόνια υψηλής εφελκυσμού, παρέχουν δομική υποστήριξη τόσο στην εσωτερική πίεση όσο και στις εξωτερικές συνθήκες κενού. Η γωνία ενίσχυσης, το βήμα και η μέθοδος συγκόλλησης επηρεάζουν άμεσα την αντίσταση κατάρρευσης και τη σταθερότητα των διαστάσεων.
Ε: Πώς αντιμετωπίζεται η τριβή και η χημική συμβατότητα;
Α: Η αντοχή στην τριβή επιτυγχάνεται μέσω εξειδικευμένων ενώσεων επένδυσης ή υλικών ανθεκτικών στη φθορά όπως το UHMWPE. Η διαχείριση της χημικής συμβατότητας γίνεται με την επιλογή ελαστομερών ή θερμοπλαστικών που έχουν δοκιμαστεί έναντι των μεταφερόμενων μέσων, διασφαλίζοντας μακροπρόθεσμη ακεραιότητα χωρίς διόγκωση ή υποβάθμιση.
Ε: Πώς εκτιμάται η διάρκεια ζωής ενός εύκαμπτου σωλήνα μεγάλης οπής;
Α: Η εκτίμηση της διάρκειας ζωής λαμβάνει υπόψη τους κύκλους πίεσης λειτουργίας, την έκθεση στη θερμοκρασία, τη μηχανική καταπόνηση και τους περιβαλλοντικούς παράγοντες. Η τακτική επιθεώρηση, η τήρηση των συνιστώμενων ορίων λειτουργίας και η προληπτική συντήρηση παρατείνουν σημαντικά τη διάρκεια χρήσης.
Η εξέλιξη της τεχνολογίας εύκαμπτων σωλήνων μεγάλης οπής είναι στενά συνδεδεμένη με ευρύτερες βιομηχανικές τάσεις όπως η αυτοματοποίηση, η βιωσιμότητα και η ψηφιακή παρακολούθηση. Τα προηγμένα υλικά με βελτιωμένη αναλογία αντοχής προς βάρος επιτρέπουν ελαφρύτερες κατασκευές εύκαμπτων σωλήνων χωρίς συμβιβασμούς στις τιμές πίεσης.
Μια άλλη αναδυόμενη κατεύθυνση είναι η ενσωμάτωση της τεχνολογίας αισθητήρων. Τα ενσωματωμένα συστήματα παρακολούθησης ικανά να παρακολουθούν την πίεση, τη θερμοκρασία και την παραμόρφωση σε πραγματικό χρόνο αξιολογούνται όλο και περισσότερο για κρίσιμες εφαρμογές. Αυτές οι εξελίξεις υποστηρίζουν στρατηγικές πρόβλεψης συντήρησης και μειώνουν τον απρογραμμάτιστο χρόνο διακοπής λειτουργίας.
Οι περιβαλλοντικοί προβληματισμοί διαμορφώνουν επίσης τα μελλοντικά σχέδια. Οι κατασκευαστές εξερευνούν ανακυκλώσιμα υλικά, διαδικασίες παραγωγής χαμηλών εκπομπών και ενώσεις μεγαλύτερης διάρκειας ζωής για να ευθυγραμμιστούν με τους ρυθμιστικούς και εταιρικούς στόχους βιωσιμότητας.
Μέσα σε αυτό το εξελισσόμενο τοπίο, κατασκευαστές όπωςΦουσούοσυνεχίστε να βελτιώνετε τις λύσεις σωλήνων μεγάλης οπής συνδυάζοντας την επιστήμη των υλικών, τον έλεγχο διεργασιών και τη μηχανική για συγκεκριμένες εφαρμογές. Αντιμετωπίζοντας τόσο τις τρέχουσες επιχειρησιακές απαιτήσεις όσο και τις μελλοντικές προσδοκίες του κλάδου, τέτοιες λύσεις παραμένουν αναπόσπαστο κομμάτι των αποτελεσματικών συστημάτων μεταφοράς υγρών.
Για οργανισμούς που αξιολογούν λύσεις εύκαμπτων σωλήνων μεγάλης οπής ή αναζητούν τεχνική συμβουλή προσαρμοσμένη στις συγκεκριμένες συνθήκες λειτουργίας, συνιστάται η άμεση συνεργασία με έμπειρους κατασκευαστές.Επικοινωνήστε με το Φουσούογια να συζητήσετε τις απαιτήσεις εφαρμογών, τις επιλογές προσαρμογής και τη μακροπρόθεσμη υποστήριξη παροχής για συστήματα βιομηχανικών εύκαμπτων σωλήνων.
