Σε βιομηχανικά και κτιριακά συστήματα σωληνώσεων,Αντισταθμιστές σωλήνων(γνωστοί και ως αρμοί διαστολής ή εύκαμπτοι αντισταθμιστές) χρησιμεύουν ως κρίσιμα εξαρτήματα που απορροφούν τις κινήσεις, ανακουφίζουν από την πίεση και διατηρούν την ακεραιότητα του συστήματος κάτω από διαφορετικές συνθήκες λειτουργίας.
Στην αρχή, ακολουθεί μια τυπική περίληψη προδιαγραφών για έναν υψηλής ποιότητας αντισταθμιστή μεταλλικών σωλήνων φυσητήρων:
| Παράμετρος | Τυπική τιμή / εύρος |
|---|---|
| Ονομαστική διάμετρος (DN) | DN 50 – DN 2400 mm |
| Ονομαστική πίεση | Έως 2,5 MPa (ή υψηλότερη για ειδικά σχέδια) |
| Μέγιστη θερμοκρασία λειτουργίας | Έως ~450 °C (ή περισσότερο για εξωτικά κράματα) |
| Ικανότητα κίνησης | Αξονική, Πλευρική, Γωνιακή μετατόπιση (διαφέρει ανά σχέδιο) |
| Υλικό Φυσούνας | Ανοξείδωτος χάλυβας (ή κράματα υψηλής θερμοκρασίας) |
| Τερματισμός συνδέσεων | Συγκολλημένα άκρα, φλάντζα, σπειρώματα ή αυλακώσεις όπως χρειάζεται |
| Σχεδιασμός Ζωή / Κύκλοι | Σχεδιασμένο για υψηλό αριθμό κύκλων κόπωσης. αναμενόμενες δεκαετίες όταν επιλεγεί σωστά |
Αυτός ο πίνακας προδιαγραφών δίνει έμφαση σε βασικές παραμέτρους σχεδιασμού, απεικονίζοντας την επαγγελματική αυστηρότητα πίσω από την επιλογή προϊόντων. Το περιεχόμενο που ακολουθεί διερευνά γιατί οι αντισταθμιστές έχουν σημασία, πώς λειτουργούν και επιλέγονται και τις αναδυόμενες τάσεις που διαμορφώνουν το μέλλον τους.

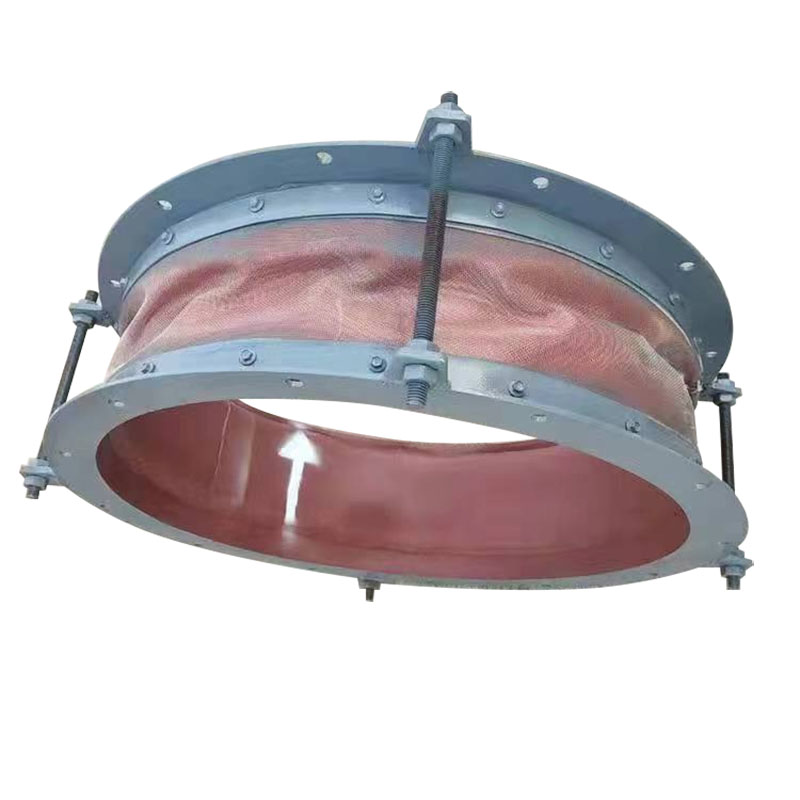

Ο αντισταθμιστής σωλήνων είναι μια εύκαμπτη συσκευή που εγκαθίσταται σε ένα σύστημα σωληνώσεων για να απορροφά μηχανικές παραμορφώσεις λόγω θερμικής διαστολής, συστολής, δονήσεων, διακυμάνσεων πίεσης, κακών ευθυγραμμίσεων, καθίζησης ή σεισμικής δραστηριότητας. Στην πράξη, πολλοί αντισταθμιστές κατασκευάζονται με μία ή περισσότερες μεταλλικές φυσούνες (κυματοειδές εύκαμπτα στοιχεία) συν συνδέσμους και υλικό υποστήριξης.
Απορρόφηση θερμικής διαστολής/συστολής: Αποτρέπει την καταπόνηση και την παραμόρφωση του σωλήνα όταν οι αλλαγές θερμοκρασίας προκαλούν διαστολή ή συστολή.
Απομόνωση κραδασμών και κραδασμών: Λειτουργεί σαν στοιχείο απόσβεσης, μειώνοντας τη μετάδοση κραδασμών ή υπερτάσεων πίεσης από εξοπλισμό (αντλίες, συμπιεστές κ.λπ.) στο σύστημα σωληνώσεων.
Αντιστάθμιση ευθυγράμμισης: Διορθώνει μικρές μετατοπίσεις ή κακές ευθυγραμμίσεις που προκύπτουν κατά την εγκατάσταση ή λόγω κίνησης της δομής.
Μετριασμός στρες: Μειώνει τις καταπονήσεις στα στηρίγματα, στις φλάντζες, στις βαλβίδες και στον εξοπλισμό εντοπίζοντας την απορρόφηση κίνησης.
Προσαρμογή καθίζησης ή σεισμικής μετατόπισης: Βοηθά στη διατήρηση της ακεραιότητας κατά τη μετατόπιση θεμελίωσης ή τη σεισμική δράση επιτρέποντας ελεγχόμενη μετατόπιση.
Έτσι, ο αντισταθμιστής γίνεται ένα δομικό «buffer» που προστατεύει τα άκαμπτα μέρη του συστήματος σωληνώσεων από ζημιές και αστοχίες, εντοπίζοντας την ευελιξία όπου χρειάζεται.
Οι αγωγοί αντιμετωπίζουν πάντα μηχανικές καταπονήσεις από κύκλους θερμοκρασίας, διακυμάνσεις πίεσης και δυναμικά φορτία. Χωρίς την κατάλληλη προσαρμογή, αυτές οι καταπονήσεις μπορεί να προκαλέσουν ρωγμές λόγω κόπωσης, διαρροές ή καταστροφική αστοχία. Ο αντισταθμιστής είναι η μηχανική λύση που ανακουφίζει αυτές τις καταπονήσεις και βελτιώνει την ευρωστία του συστήματος.
Μείωση του στρες και μακροζωία
Απορροφώντας τη διαστολή και τη συστολή, οι αντισταθμιστές εμποδίζουν τη συσσώρευση θερμικής καταπόνησης σε σωλήνες, βαλβίδες και αρμούς, παρατείνοντας έτσι τη διάρκεια ζωής.
Συμπαγής και απόδοση χώρου
Σε σύγκριση με τους μακρούς βρόχους διαστολής ή τις στροφές, οι αντισταθμιστές παρέχουν απορρόφηση μετατόπισης σε μια συμπαγή συσκευασία.
Χαμηλότερα δομικά φορτία
Η συσκευή μειώνει τη μεταφορά φορτίου σε άγκυρες ή κτιριακές κατασκευές, μειώνοντας την ανάγκη για υπερβολικά σχεδιασμένα στηρίγματα.
Απλοποιημένη διάταξη συστήματος
Με την ευέλικτη αντιστάθμιση εντοπισμένη, ο σχεδιασμός των σωληνώσεων γίνεται πιο απλός, μειώνοντας την πολυπλοκότητα.
Έλεγχος θορύβου και κραδασμών
Ο μετριασμός των κραδασμών και των παλμών συμβάλλει στη μείωση των επιπέδων θορύβου και προστατεύει τον ευαίσθητο εξοπλισμό.
Προσαρμοστικότητα σε ποικίλες συνθήκες
Ένας καλά επιλεγμένος αντισταθμιστής μπορεί να αντιμετωπίσει μετατοπίσεις πολλαπλών κατευθύνσεων (αξονικές, πλευρικές, γωνιακές).
Εξοικονόμηση κόστους κατά τη διάρκεια του κύκλου ζωής
Παρόλο που το αρχικό κόστος είναι υψηλότερο από τις άκαμπτες συνδέσεις, η εξοικονόμηση πόρων από τη μειωμένη συντήρηση, τον χρόνο διακοπής λειτουργίας και την επανεξέταση συχνά δικαιολογεί το κόστος.
Πιθανοί περιορισμοί που πρέπει να ληφθούν υπόψη
Το εύρος αντιστάθμισης είναι πεπερασμένο — η υπερβολική κίνηση πέρα από τη σχεδίαση είναι επιβλαβής.
Η ώθηση πίεσης πρέπει να ελέγχεται, ειδικά για αξονικούς τύπους.
Το κόστος των σχεδίων υψηλού κύκλου και υψηλής θερμοκρασίας μπορεί να αυξηθεί σημαντικά.
Η σωστή εγκατάσταση, ευθυγράμμιση και υποστήριξη είναι ζωτικής σημασίας για την απόδοση. Η εσφαλμένη εφαρμογή οδηγεί σε πρόωρη αποτυχία.
Δεδομένων αυτών των αντισταθμίσεων, η χρήση αντισταθμιστή θα πρέπει να δικαιολογείται από ενδελεχή θερμική καταπόνηση και μηχανική ανάλυση. Σε πολλές εφαρμογές —ειδικά σε σταθμούς ηλεκτροπαραγωγής, πετροχημικές, εγκαταστάσεις HVAC και βιομηχανικές εγκαταστάσεις— τα οφέλη υπερβαίνουν σημαντικά το πρόσθετο κόστος.
Αξονικοί αντισταθμιστές
Χειριστείτε μόνο την αξονική επιμήκυνση/συμπίεση. Ιδανικό για ευθείες διαδρομές με καλά καθορισμένα σταθερά σημεία.
Πλευρικοί Αντισταθμιστές
Προσαρμόστε την πλάγια μετατόπιση. ράβδοι σύνδεσης που χρησιμοποιούνται συχνά για τον έλεγχο των δυνάμεων κίνησης.
Γωνιακοί αντισταθμιστές
Σχεδιασμένο να κάμπτεται υπό γωνία γύρω από ένα σημείο περιστροφής.
Universal (Multi-Belows) Αντισταθμιστές
Συνδυάστε αξονική + πλευρική + γωνιακή ευελιξία σε μία μονάδα — χρήσιμη σε σύνθετες γεωμετρίες σωληνώσεων.
Ισορροπημένη πίεση (ισορροπημένη ώθηση)
Η εσωτερική γεωμετρία εξουδετερώνει την ώθηση πίεσης, μειώνοντας το φορτίο στις δομές αγκύρωσης.
Οι φυσούνες και τα συνδετικά μέρη θα πρέπει να επιλέγονται από ανοξείδωτο χάλυβα, κράματα νικελίου ή άλλα υλικά συμβατά με συνθήκες υγρού, θερμοκρασίας και περιβάλλοντος.
Σε διαβρωτικά συστήματα ή συστήματα υψηλής θερμοκρασίας, μπορούν να χρησιμοποιηθούν εξωτικά κράματα (Inconel, Hastelloy) ή επένδυση.
Υπολογίστε τη συνολική αναμενόμενη διαδρομή (αξονική, πλευρική, γωνιακή) σε κύκλους θερμοκρασίας. Επιλέξτε ένα σχέδιο που προσφέρει περιθώριο κέρδους και υψηλή ικανότητα κόπωσης κύκλου.
Βεβαιωθείτε ότι η ονομαστική πίεση και θερμοκρασία του αντισταθμιστή ταιριάζουν ή υπερβαίνουν τις συνθήκες του συστήματος, με περιθώρια ασφαλείας.
Επιλέξτε άκρα συγκόλλησης, φλάντζας, αυλακώσεις ή σπειρώματα που ταιριάζουν με το σύστημά σας. Επιβεβαιώστε ότι υπάρχει επαρκής χώρος εγκατάστασης (συμπεριλαμβανομένης της μελλοντικής μετακίνησης). Επιτρέψτε την πρόσβαση για επιθεώρηση και συντήρηση.
Η σωστή εξωτερική αγκύρωση και καθοδήγηση αποτρέπει την ανεπιθύμητη κάμψη ή λυγισμό του αντισταθμιστή. Ενδέχεται να χρειαστούν περιορισμοί για τον περιορισμό της μετατόπισης ή τον έλεγχο των διαδρομών φορτίου.
Το στοιχείο φυσούνας κάμπτεται (διπλώνεται ή ξεδιπλώνεται) ως απόκριση σε αλλαγές στο μήκος του σωλήνα ή στις αλλαγές ευθυγράμμισης.
Στις αξονικές κινήσεις, οι πτυχές συμπιέζονται ή εκτείνονται, απορροφώντας τη μετατόπιση.
Σε πλευρική ή γωνιακή κίνηση, η φυσούνα κάμπτεται ή ροπή αναλόγως (ανάλογα με το σχέδιο).
Οι ράβδοι σύνδεσης ή οι εξωτερικοί οδηγοί μπορεί να ελέγχουν την κατεύθυνση της δύναμης και να αποτρέπουν την υπερέκταση.
Μπορούν να χρησιμοποιηθούν εσωτερικοί οδηγοί σωλήνες, χιτώνια ή ενίσχυση για τη μείωση του στροβιλισμού της ροής και τον περιορισμό της έκθεσης των φυσούνων στις δυνάμεις του υγρού.
Ευθυγράμμιση: Βεβαιωθείτε ότι ο αντισταθμιστής είναι ευθυγραμμισμένος με τις σωληνώσεις για να αποφύγετε πλευρική φόρτιση.
Άγκυρες και οδηγοί: Τοποθετήστε άγκυρες, οδηγούς και συγκρατητές σύμφωνα με τα σχέδια σχεδίασης.
Δοκιμή κίνησης: Πριν από τη θέση σε λειτουργία, μετακινήστε τον αντισταθμιστή στην πλήρη διαδρομή του για να επαληθεύσετε το διάκενο.
Θερμική προφόρτιση: Μερικές φορές εφαρμόζεται ψυχρή προσυμπίεση για να κεντράρει τον αντισταθμιστή στην περιοχή του.
Υποστήριξη: Ο αντισταθμιστής πρέπει να υποστηρίζεται ως μέρος του σχεδιασμού των σωληνώσεων για να αποφευχθεί η χαλάρωση.
Συγκόλληση/Φλάντζα: Χρησιμοποιήστε κατάλληλες τεχνικές συγκόλλησης και φλάντζας, αποφεύγοντας την παραμόρφωση.
Τακτική οπτική επιθεώρηση: Αναζητήστε ρωγμές, παραμόρφωση ή σημάδια κόπωσης.
Έλεγχοι διαρροών: Προσέξτε για διαρροές γύρω από συγκολλήσεις ή παρεμβύσματα.
Παρακολούθηση κύκλου: Καταγράψτε τον αριθμό των κύκλων και συγκρίνετε με τη διάρκεια ζωής του σχεδιασμού.
Παρακολούθηση κραδασμών: Βεβαιωθείτε ότι τα επίπεδα δόνησης παραμένουν εντός αποδεκτών ορίων.
Σχεδιασμός αντικατάστασης: Με βάση τη φθορά, σχεδιάστε την αντικατάσταση πριν από την αστοχία.
Καθαρισμός: Διατηρήστε τη φυσούνα και τον περιβάλλοντα χώρο απαλλαγμένα από υπολείμματα που θα μπορούσαν να τρίψουν ή να τρίψουν.
Έξυπνοι / αντισταθμιστές με δυνατότητα αισθητήρα
Ενσωμάτωση μετρητών καταπόνησης, αισθητήρων μετατόπισης ή αισθητήρων παρακολούθησης της υγείας για την πρόβλεψη της κόπωσης και την προειδοποίηση συντήρησης.
Προηγμένα κράματα & επιστρώσεις
Χρήση υλικών υψηλής απόδοσης (κράματα νικελίου, κεραμικές επικαλύψεις) για ακραία περιβάλλοντα (υπερκρίσιμα, επιθετικά υγρά).
Συμπαγή σχέδια πολλαπλών αξόνων
Οι νέες γεωμετρίες επιτρέπουν μεγαλύτερη ευελιξία σε μικρότερα ίχνη για σφιχτές εγκαταστάσεις.
Εφαρμογές Κατασκευής Πρόσθετων
Χρήση τρισδιάστατων τυπωμένων μεταβατικών κομματιών ή πολύπλοκων γεωμετρικών στοιχείων για βελτιστοποίηση της απόδοσης.
Ενσωμάτωση με Digital Twin & Predictive Analytics
Παρακολούθηση της συμπεριφοράς αντισταθμιστή σε ζωντανή λειτουργία και ενσωμάτωση σε ψηφιακά δίδυμα φυτών για προγνωστική συντήρηση.
Καθώς οι αγορές πιέζουν προς υψηλότερες αποδόσεις, υψηλότερες πιέσεις/θερμοκρασίες και στενότερα περιθώρια, οι αντισταθμιστές πρέπει να εξελιχθούν. Συστήματα όπως υπερκρίσιμοι σταθμοί ηλεκτροπαραγωγής, προηγμένοι χημικοί αντιδραστήρες και νέες εφαρμογές ενέργειας (π.χ. συστήματα υδρογόνου) επιβάλλουν πιο απαιτητικές απαιτήσεις. Ο αντισταθμιστής του μέλλοντος πρέπει όχι μόνο να ευελιχθεί με αξιοπιστία, αλλά και να παρέχει διαγνωστική ανατροφοδότηση και να ενσωματώνεται απρόσκοπτα σε έξυπνα συστήματα.
Οι κατασκευαστές και οι όμιλοι Ε&Α επενδύουν σε μεγάλο βαθμό σε αναλύσεις κύκλου ζωής, αισθητήρες, νέα υλικά και σπονδυλοποίηση συστημάτων αντιστάθμισης. Η ζήτηση αυξάνεται σε ανανεώσιμες πηγές ενέργειας, LNG, μεταφορά υδρογόνου, περιφερειακά ενεργειακά συστήματα και προηγμένη παραγωγή. Η εστίαση μετατοπίζεται από την καθαρή μηχανική στιβαρότητα προς τα έξυπνα, ολοκληρωμένα συστήματα.
Ε: Πώς να καθορίσετε εάν θα χρησιμοποιήσετε αξονικό, πλευρικό ή γωνιακό αντισταθμιστή;
Α: Υπολογίστε τις αναμενόμενες μετατοπίσεις προς κάθε κατεύθυνση με βάση τη θερμική διαστολή του σωλήνα, τις ανοχές ευθυγράμμισης, τη μετατόπιση στηρίξεων ή την καθίζηση. Εάν η πλειοψηφία είναι αξονική, μπορεί να αρκεί ένας αξονικός αντισταθμιστής. Εάν υπάρχει πλευρική ή γωνιακή εσφαλμένη ευθυγράμμιση, εξετάστε το ενδεχόμενο πλευρικής, γωνιακής ή γενικής αντιστάθμισης αναλόγως. Η προηγμένη ανάλυση (πεπερασμένο στοιχείο, ανάλυση τάσεων) συχνά καθοδηγεί αυτήν την απόφαση.
Ε: Τι συμβαίνει εάν ένας αντισταθμιστής λειτουργεί πέρα από το σχεδιασμένο εύρος κίνησης του;
Α: Λειτουργία πέρα από τα όρια σχεδιασμού μπορεί να οδηγήσει σε κόπωση μετάλλου, λυγισμό, υπερένταση σε φυσούνες ή συνδέσμους και ενδεχόμενη αστοχία (ρωγμή ή διαρροή). Διακυβεύει σοβαρά τη ζωή του κύκλου και μπορεί να οδηγήσει σε ξαφνική, καταστροφική κατάρρευση. Ως εκ τούτου, τα περιθώρια ασφαλείας σχεδιασμού και οι περιορισμοί είναι κρίσιμα.
Οι αντισταθμιστές σωλήνων είναι θεμελιώδεις για τα ελαστικά, αποτελεσματικά συστήματα σωληνώσεων, προσφέροντας ανακούφιση από την πίεση, απόσβεση κραδασμών και διόρθωση ευθυγράμμισης. Ο σωστός συνδυασμός υλικών, ικανότητας κίνησης και ενοποίησης συστήματος είναι κρίσιμος για τη μακροπρόθεσμη απόδοση. Με την άνοδο των έξυπνων συστημάτων και τη ζήτηση για υψηλότερη λειτουργική απόδοση, ο αντισταθμιστής εξελίσσεται—όχι απλώς ως παθητικό μηχανικό εξάρτημα, αλλά ως ένα έξυπνο, παρακολουθούμενο στοιχείο στα σύγχρονα δίκτυα σωληνώσεων.
