Ως βασικό στοιχείο για την ανακούφιση της θερμικής επέκτασης και της συστολής και της μετατόπισης των σωλήνων,αντισταθμιστές σωλήνωνχωρίζονται σε κατηγορίες βασισμένες σε αρχές αποζημίωσης και σενάρια εφαρμογών. Διαφορετικοί τύποι σχεδίων σχεδιάζονται γύρω από τη "μείωση της τάσης σωλήνων" για να σχηματίσουν ένα σύστημα προϊόντων που είναι κατάλληλο για διάφορες συνθήκες εργασίας.
Οι αξονικοί αντισταθμιστές είναι η πιο βασική κατηγορία. Απορροφούν την αξονική μετατόπιση των σωλήνων μέσω της αξονικής διαστολής και συστολής των φυσητήρων. Έχουν μια συμπαγής δομή και είναι κατάλληλα για ευθείες σωλήνες. Η ποσότητα αντιστάθμισης μιας ενιαίας μονάδας μπορεί να φτάσει τα 50-300mm και το επίπεδο πίεσης καλύπτει 0,6-4,0MPa. Χρησιμοποιούνται συχνά σε συστήματα θέρμανσης και κλιματισμού. Όταν εγκατασταθούν, πρέπει να ταιριάζουν με τους οδηγούς για να ελέγχουν την ακτινική απόκλιση.
Οι εγκάρσιοι αντισταθμιστές επιτυγχάνουν αντιστάθμιση μετατόπισης μέσω της εγκάρσιας κάμψης των φυσητήρων, η οποία είναι κατάλληλη για σωλήνες με πλευρικές αποκλίσεις (όπως κάμψη). Υιοθετεί μια δομή με άρθρωση ή καθολική δακτύλιο, η οποία μπορεί να απορροφήσει πλευρικές μετατοπίσεις 100-500mm, έχει ισχυρή ικανότητα κατά της σταθερότητας, χρησιμοποιείται ευρέως σε σωλήνες πετρελαίου μεγάλων αποστάσεων και μπορεί να αντιμετωπίσει αποτελεσματικά τις αποκλίσεις των σωλήνων που προκαλούνται από τον οικισμό θεμελίωσης.
Οι γωνιακοί αντισταθμιστές αποτελούνται από ένα ή πολλαπλούς φυσητήρες. Αντισταθμίζουν τη μετατόπιση στη γωνία του σωλήνα μέσω της γωνιακής μετατόπισης. Χρησιμοποιούνται συχνά σε διατάξεις σωλήνων σχήματος L και Z. Η γωνία αντιστάθμισης μπορεί να φτάσει ± 15 °. Όταν χρησιμοποιείται με σταθερό βραχίονα, μπορεί να μειώσει τη συγκέντρωση στρες στην κάμψη του σωλήνα. Είναι ιδιαίτερα συνηθισμένο στους σωλήνες διεργασίας των χημικών φυτών.
Οι αντισταθμιστές των μανικιών αποτελούνται από ένα σωλήνα πυρήνα και ένα εξωτερικό κέλυφος. Απορροφούν μετατόπιση μέσω της αξονικής ολίσθησης. Το ποσό αντιστάθμισης μπορεί να φτάσει πάνω από 1000mm και είναι κατάλληλο για σωλήνες μεγάλης διαμέτρου (DN500-DN3000). Ωστόσο, το πλήρες σφράγισης πρέπει να διατηρείται τακτικά. Χρησιμοποιείται κυρίως σε σωλήνες νερού με καλή ποιότητα νερού και χρησιμοποιείται ευρέως σε δημοτικούς σωλήνες.

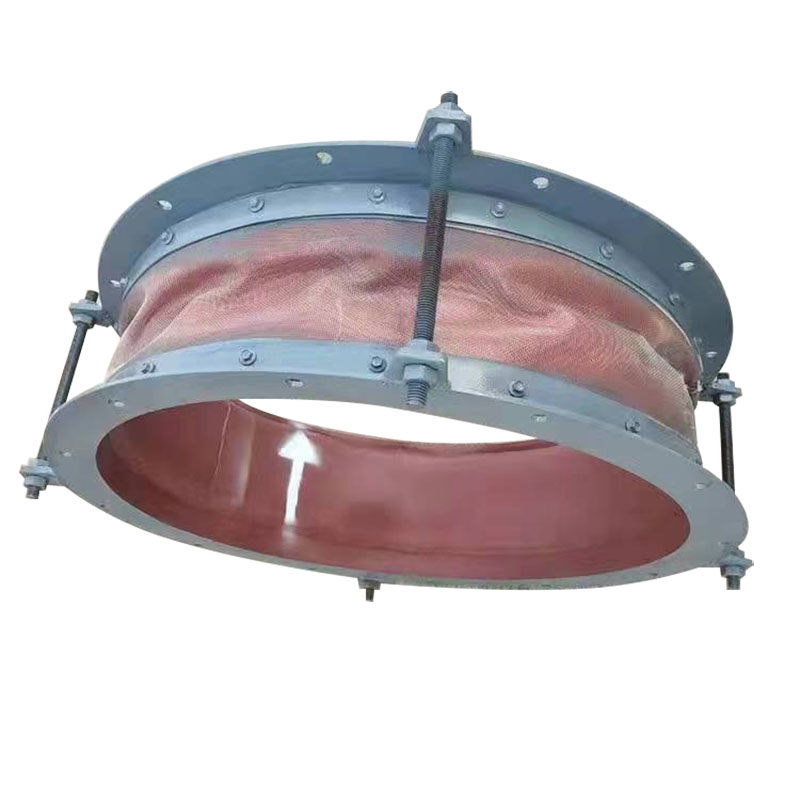

Οι μη μεταλλικοί αντισταθμιστές είναι κατασκευασμένοι από ευέλικτα υλικά όπως υφάσματα και καουτσούκ. Έχουν ένα ευρύ φάσμα αντίστασης θερμοκρασίας (-196 ℃ έως 1200 ℃), μπορούν να απορροφήσουν την πολυδιάστατη μετατόπιση και να έχουν καλή απόδοση μείωσης του σοκ και του θορύβου. Είναι κατάλληλα για σκηνές με ισχυρή διάβρωση και υψηλή δόνηση, όπως τα φυλλάδια των σταθμών ηλεκτροπαραγωγής και οι χημικοί σωλήνες εξάτμισης, αλλά η ικανότητα που φέρει πίεση είναι χαμηλή (συνήθως ≤0,6MPa).
Η επιλογή των διαφόρων τύπων αντισταθμιστών πρέπει να κρίνεται διεξοδικά σε συνδυασμό με μέσα σωλήνων, πίεση, θερμοκρασία και μετατόπιση. Ο αξονικός τύπος είναι κατάλληλος για μικρή μετατόπιση ευθείασωλήνες,Οι εγκάρσιοι και γωνιακοί τύποι είναι κατάλληλοι για σύνθετες διατάξεις σωλήνων, ο τύπος μανικιού είναι κατάλληλος για σενάρια μεγάλης μετατόπισης και ο μη μεταλλικός τύπος επικεντρώνεται στην αντίσταση στη διάβρωση και στην απορρόφηση σοκ. Η λογική επιλογή μπορεί να μειώσει το ποσοστό αποτυχίας του συστήματος σωλήνων και να επεκτείνει τη διάρκεια ζωής του εξοπλισμού, ο οποίος αποτελεί σημαντικό μέρος του σχεδιασμού μηχανικής σωλήνων.
